• 產品概述

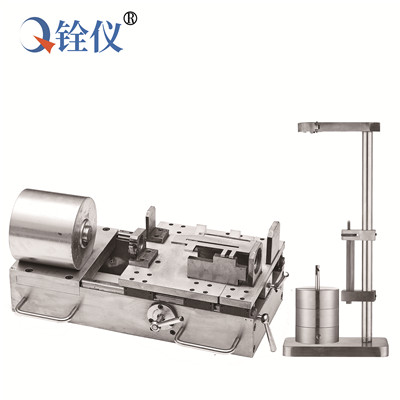

QY-JD回彈儀檢定裝置是常州銓儀計量科技有限公司根據JJG817-2011《回彈儀檢定規程》設計研發的專用計量檢定裝置，用于混凝土回彈儀的檢定部門和回彈儀廠家使用。

• 技術參數

1. 鋼砧硬度：HRC60±2
2. 指針長度：27.5±0.1mm
3. 專用力值砝碼：2kg±1g

• 標準配置

1. 未組裝的彈擊拉簧的檢定卡具一套（兩件）
2. 專用尺一把（當用下卡瓜外側彈擊錘沖擊長度時，需將測量結果加6.5mm）
3. 指針滑塊一個（備用）
4. 內六角扳手、半徑樣板、測力計、防塵罩等

• 使用說明

1. 回彈儀標定器

1. 機殼定位板可以人工移動，當機殼置于機殼定位槽6后，移動機殼定位板，使其與機殼尾部相碰，順時針轉動手柄II9(2個），即可鎖緊機殼定位板。
2. 機芯就位后，轉動彈擊手柄14，可使綜合檢定臺移動，機芯便能以鋼砧為彈擊面進行彈擊運動，轉動手柄I10，即可鎖住綜合檢定臺。

1. 彈擊拉簧檢定器。

1. 拉簧座在定位板2中固定時，應使橫架游標5垂直專用尺，
2. 用調零螺母4調零時，應以橫架游標的上表面為基準線。

1. 檢定各項目的具體操作方法見

國家計量檢定規程《回彈儀》JJG817-2011。
